Dans le paysage complexe des projets immobiliers, le plan de masse s’impose comme un document central indispensable. Véritable carte d’identité graphique, il permet non seulement d’avoir une vision globale de l’aménagement du terrain, mais aussi de garantir la conformité avec la réglementation foncière et les contraintes d’urbanisme. Que vous soyez particulier, architecte ou bureau d’études, comprendre l’importance du plan de masse est clé pour mener à bien vos projets de construction en toute sérénité. Ce document technique est une interface majeure entre la conception architecturale, l’ingénierie et la planification de l’aménagement du territoire.
Le plan de masse : fondement incontournable dans l’architecture et l’urbanisme

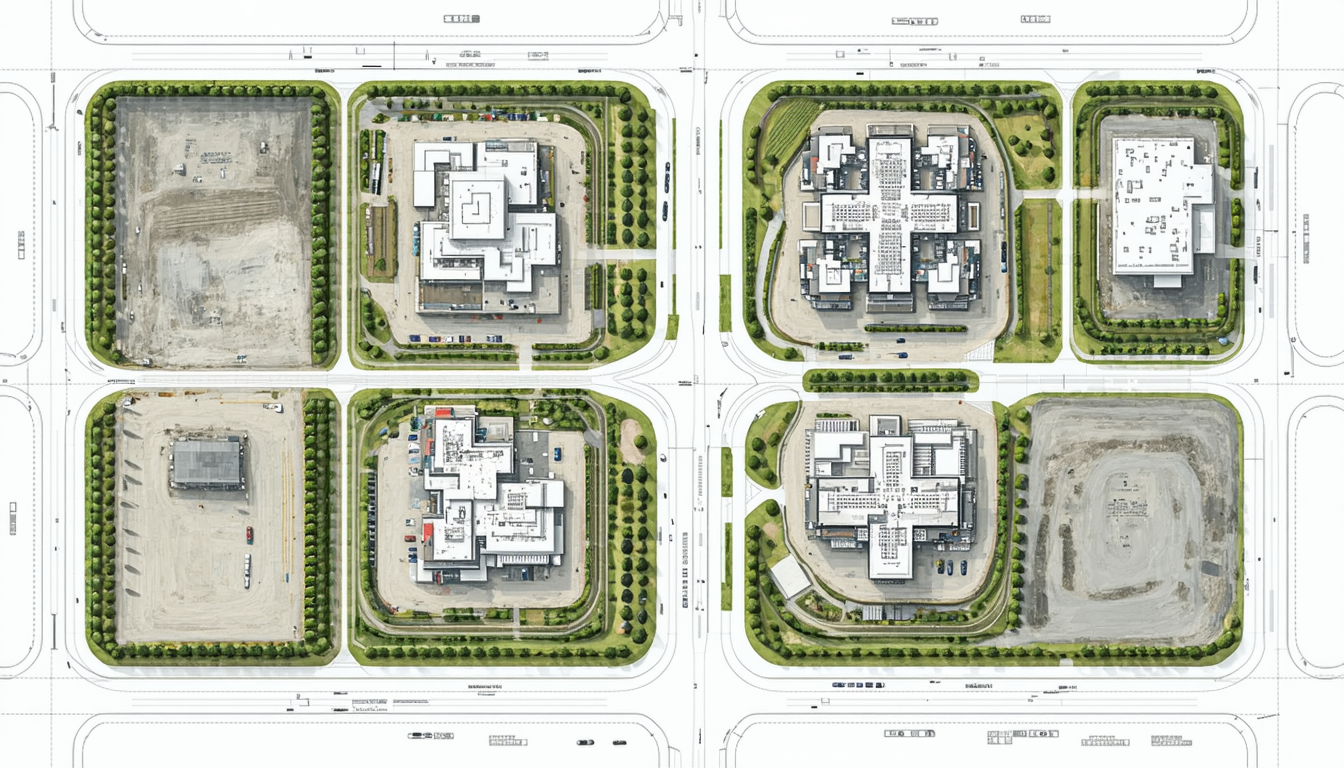

Le plan de masse est bien plus qu’un simple croquis ou plan superficiel. C’est une représentation détaillée, à l’échelle, de l’ensemble d’un terrain, intégrant non seulement la position des bâtiments existants et projetés, mais aussi les aménagements extérieurs, les réseaux et les voies d’accès essentiels à tout projet immobilier. Ce document s’inscrit au cœur des préoccupations d’urbanisme et d’architecture, reliant la conception à la réalité topographique.
Dans le contexte de la construction, il est l’outil principal pour visualiser l’impact spatial de chaque aménagement. Les architectes exploitent ce document pour agencer intelligemment les volumes bâtis tout en respectant les contraintes environnantes. Par exemple, la prise en compte des réseaux d’eau, d’électricité et d’assainissement, ainsi que des voies de circulation, est primordiale pour éviter des erreurs coûteuses. L’ingénierie se sert également du plan de masse pour coordonner les infrastructures techniques avec les exigences réglementaires.
Les enjeux d’urbanisme se lisent directement dans ce document : distances réglementaires à respecter, intégration des espaces verts ou encore gestion des servitudes. Chaque territoire possède ses propres codes dans le cadre de la réglementation foncière, que le plan de masse rend visibles. Il facilite ainsi une adéquation précise entre le développement local et la protection des espaces naturels ou urbains.
Les éléments clés d’un plan de masse
- Limites et dimensions précises du terrain, intégrant l’orientation géographique.
- Emplacement exact des constructions existantes et futures, avec leurs dimensions cotées en trois dimensions (longueur, largeur, hauteur).
- Réseaux et équipements publics : eau, électricité, assainissement, voirie.
- Aménagements extérieurs, incluant les espaces verts, stationnements, clôtures et autres infrastructures associées.
- Topographie du terrain : relief, pentes et éventuels obstacles naturels.
Ce niveau de précision garantit non seulement une planification cohérente du projet mais joue également un rôle majeur dans la validation administrative, notamment lors des demandes de permis de construire. La clarté et l’exactitude des informations facilitent l’échange entre les différents intervenants, de l’urbaniste au bureau d’études techniques.
| Aspect | Description | Importance dans le projet |
|---|---|---|
| Représentation graphique | Plan à échelle détaillé du terrain | Permet une vision claire et précise du terrain |
| Intégration des infrastructures | Inclut réseaux, accès, et aménagements paysagers | Garantit l’adéquation technique et esthétique |
| Respect de la réglementation | Prise en compte des règles locales d’urbanisme | Condition sine qua non pour l’obtention de permis |
| Communication | Outil de partage entre architectes, ingénieurs et autorités | Favorise la coordination et évite les malentendus |
Le plan de masse obligatoire pour les permis de construire et démarches administratives
Dans le cadre légal encadrant l’urbanisme, le plan de masse est un document incontournable pour toute demande de permis de construire ou de déclaration préalable. Il constitue un élément de preuve essentiel pour les autorités compétentes afin d’évaluer la conformité du projet au regard des réglementations foncières et des normes d’aménagement du territoire.
Au-delà de sa fonction administrative, ce plan aide les porteurs de projets à anticiper les contraintes spécifiques à leur terrain, tels que des servitudes d’utilité publique, des restrictions en matière de hauteur de construction ou les obligations liées à la préservation des zones naturelles. La précision de ce document influe ainsi directement sur la célérité d’instruction des dossiers et la réduction des risques de refus ou de recours.
Par exemple, en 2023, sur plus de 450 000 permis de construire délivrés en France, chaque dossier comportait un plan de masse conforme aux exigences réglementaires. Cette tendance confirme l’importance grandissante de ce document dans les processus urbanistiques contemporains.
Explications sur les mentions obligatoires du plan
- Le PCMI2 (Plan de Masse) pour un permis de construire standard.
- La mention DP2 pour les déclarations préalables.
- Une cotation précise en 3D pour indiquer les dimensions et hauteurs des constructions.
- Les accès aux réseaux d’énergie et d’assainissement clairement identifiés.
- Les zones protégées ou servitudes à respecter.
La bonne réalisation de ces mentions conditionne une délivrance rapide des autorisations, tout en réduisant les risques de contentieux liés à l’aménagement du territoire. Elle doit être confiée à des professionnels de l’architecture ou du bureau d’études spécialisés, qui maîtrisent parfaitement les contraintes réglementaires et techniques.
| Type de dossier | Indication sur le plan de masse | But |
|---|---|---|
| Permis de construire | PCMI2 | Validation complète des projets |
| Déclaration préalable | DP2 | Contrôle simplifié et rapide des aménagements légers |
Disposer d’un plan de masse bien élaboré permet d’optimiser les échanges avec les autorités locales et d’assurer une conformité parfaite avec les normes, indispensable dans un contexte où la réglementation foncière est de plus en plus rigoureuse.
Comment réaliser un plan de masse efficace : méthodologie et outils indispensables
La création d’un plan de masse demande rigueur et compétences diversifiées. Cette documentation technique s’élabore selon une méthodologie claire, qui commence par une étude approfondie du terrain et se poursuit par l’intégration des différentes composantes du projet.
L’étape initiale consiste en un relevé précis des dimensions, reliefs et installations existantes du terrain, aspect fondamental pour éviter des erreurs, souvent coûteuses, en phase de construction. Cette collecte d’informations peut s’appuyer sur des technologies avancées comme le drone, la photogrammétrie, ou la topographie assistée par GPS.
Une fois la base stabilisée, il faut dessiner le plan en respectant une échelle adaptée (généralement comprise entre 1/50 et 1/500). Le recours à des logiciels spécialisés, notamment les outils de Conception Assistée par Ordinateur (CAO), facilite la précision des cotations et la modélisation en trois dimensions.
Les étapes clés pour un plan de masse réussi
- Analyse détaillée du site (dimensions, topographie, environnement).
- Identification des contraintes réglementaires locales (règles d’urbanisme, servitudes).
- Esquisse initiale avec implantation des constructions et aménagements extérieurs.
- Modélisation précise et cotation en 3D avec logiciels de CAO.
- Revue par les différents intervenants (architectes, bureaux d’études, autorités).
- Finalisation du plan et intégration dans la documentation administrative.
Pour garantir la conformité et la qualité du plan de masse, les professionnels préconisent de consulter en amont les règles locales d’urbanisme et de s’appuyer sur les expertises des bureaux d’études les plus adaptés. Par exemple, une maison container innovante peut nécessiter des spécificités particulières dans le plan de masse. Vous pouvez obtenir des informations complémentaires à ce sujet en visitant cet article consacré à la maison container en 2025.
| Étape | Action | Outil recommandé |
|---|---|---|
| Étude du terrain | Relevés topographiques et analyse de site | GPS, drone, relevés manuels |
| Esquisse | Implantation préliminaire des constructions | Logiciels CAO, dessin manuel |
| Modélisation | Cotation 3D, intégration des aménagements | Revit, AutoCAD, SketchUp |
| Validation | Revue par équipe technique | Réunions, consultations réglementaires |
Les avantages et limites du plan de masse dans la réussite des projets immobiliers
Le plan de masse n’est pas exempt d’inconvénients, mais ses avantages dépassent largement ses limites lorsqu’il est conçu avec soin. Sur le plan positif, ce document graphique optimise la gestion spatiale et facilite la coordination entre les acteurs du projet. Il sert également de référence fiable pour la vérification de la conformité réglementaire, évitant ainsi des retards ou surcoûts liés à des erreurs d’implantation.
De nombreuses anecdotes témoignent de la valeur de ce plan, notamment dans la préparation soigneuse d’un aménagement paysager ou la gestion d’un chantier complexe. Un promoteur immobilier indique que « grâce au plan de masse, nous avons pu anticiper les contraintes de terrain et ajuster la conception avant le début des travaux, ce qui nous a évité des surcoûts lourds ». Cette expérience souligne son rôle dans la maîtrise des budgets et des délais.
Cependant, certaines limites doivent être prises en compte. La réalisation d’un plan de masse nécessite des compétences spécifiques en architecture et ingénierie, ce qui peut engendrer des coûts supplémentaires, notamment pour les particuliers. Par ailleurs, le document peut devenir obsolète si les réglementations évoluent ou si des modifications du projet se produisent en cours de chantier.
Liste des avantages et inconvénients du plan de masse
- Avantages : Planification précise, conformité assurée, facilitation de la communication, optimisation de l’espace.
- Inconvénients : Coût et complexité de réalisation, nécessité de mise à jour en fonction des évolutions réglementaires, contraintes liées au terrain.
Pour approfondir les questions liées à l’aménagement du terrain, il est conseillé de consulter des ressources spécialisées, comme cet article pratique sur le calcul du m3 de terre nécessaire pour vos projets de jardinage.
| Aspect | Avantage | Limite |
|---|---|---|
| Planification | Optimise l’utilisation de l’espace | Requiert des compétences spécifiques |
| Administration | Facilite l’obtention des permis | Peut nécessiter une mise à jour fréquente |
| Coût | Évite les surcoûts liés aux erreurs | Frais supplémentaires pour professionnalisation |
L’impact du plan de masse sur l’aménagement durable et les innovations architecturales en 2025
En 2025, le plan de masse devient un levier incontournable pour intégrer les défis environnementaux et les innovations technologiques dans les projets immobiliers. Sa conception ne se limite plus à la simple représentation du terrain : elle intègre désormais des données sur la qualité des sols, l’ensoleillement, la gestion écologique de l’eau et des déchets, ainsi que l’intégration d’énergies renouvelables.
Les bureaux d’études ont ainsi affaire à un document évolutif, qui accompagne la révolution climatique et l’émergence de concepts architecturaux écoresponsables. Par exemple, l’intégration de cheminées au bioéthanol dans les aménagements extérieurs, présentée comme une solution efficace de chauffage écologique, nécessite une planification rigoureuse validée par un plan de masse bien pensé. Vous trouverez plus d’informations utiles sur ce sujet dans cet article sur la cheminée au bioéthanol.
Par ailleurs, les projets de construction contemporaine intègrent souvent des solutions innovantes comme les maisons containers, qui offrent modularité et réduction de l’impact environnemental. La réalisation d’un plan de masse associé est essentielle pour garantir leur intégration harmonieuse dans le territoire. Cette approche montre une complémentarité entre innovation technique et respect des normes d’urbanisme.
Les apports de la documentation technique pour un aménagement durable
- Évaluation précise des contraintes écologiques et topographiques.
- Planification intégrée des infrastructures d’énergies renouvelables.
- Gestion optimisée des espaces verts et zones naturelles protégées.
- Favorisation de l’accessibilité et réduction des impacts carbone.
- Facilitation de la conformité avec les normes environnementales croissantes.
| Innovation ou enjeu | Impact sur le plan de masse | Bénéfices pour le projet |
|---|---|---|
| Cheminée au bioéthanol | Intégration dans les aménagements extérieurs précis | Chauffage écologique, valorisation immobilière |
| Maison container | Prise en compte des modules modulaires et de leur implantation | Réduction de l’empreinte carbone, modularité |
| Normes environnementales | Respect des contraintes liées à la gestion de l’eau et des déchets | Projet conforme et durable |
Pour soutenir les investisseurs et particuliers dans cette démarche verte, des solutions financières s’appuient désormais sur ce type de documentation technique. Par exemple, le plan épargne avenir climat (PEAC) contient des aides incitatives en lien avec des projets respectueux de l’environnement ; découvrez comment cela peut vous avantager dans cet article révolution climatique et PEAC.
